ควรใช้ขั้วต่อ B TO B หรือปลั๊กนิ้วทองสำหรับสายจอแสดงผลแบบยืดหยุ่นหรือไม่?

       ลูกค้าจำนวนมากประสบปัญหานี้เมื่อเลือกจอแสดงผล: สายจอแสดงผลแบบยืดหยุ่นบางเส้นใช้ขั้วต่อ B2B ในขณะที่บางเส้นใช้ปลั๊กนิ้วทองคำโดยตรง พวกเขาไม่แน่ใจว่าจะเลือกอันไหน วิศวกรรมเทคโนโลยีเซินเจิ้นหงเจียให้การวิเคราะห์ง่ายๆ ที่นี่:

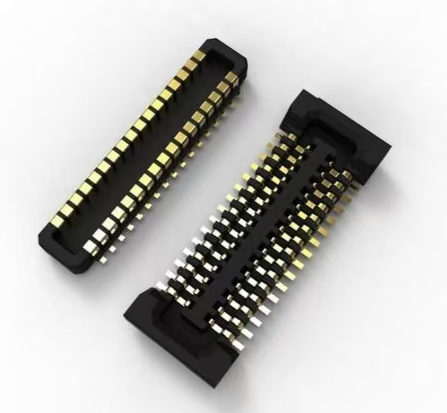

1. โซลูชันตัวเชื่อมต่อ

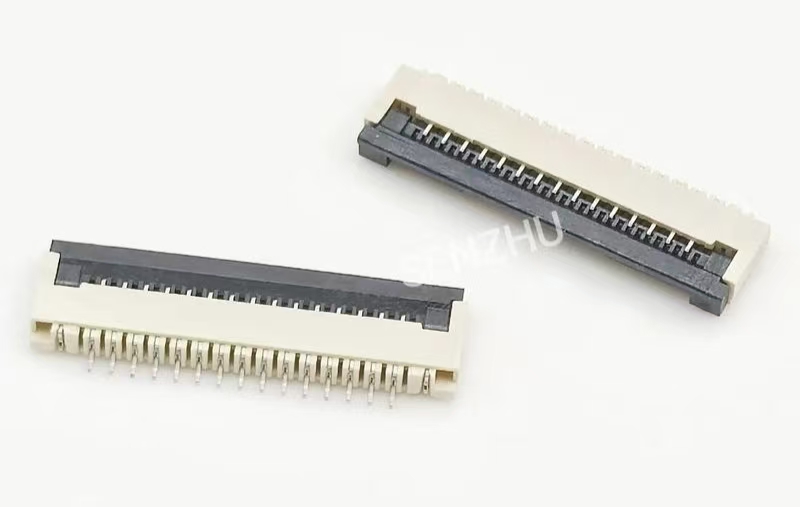

วิธีการนี้ต้องใช้ตัวเชื่อมต่อแยกต่างหาก (โดยปกติคือตัวเชื่อมต่อ ZIF หรือ LIF) ที่บัดกรีเข้ากับเมนบอร์ด แผงวงจรแบบยืดหยุ่นถูกเสียบเข้ากับขั้วต่อนี้โดยตรงและยึดให้แน่นด้วยคันโยกล็อค

· ข้อดี:

· ความน่าเชื่อถือสูง:กลไกการล็อคแบบกลไกช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่แข็งแกร่ง ต้านทานการสั่นสะเทือนและแรงกระแทกได้อย่างมีประสิทธิภาพ และให้ความต้านทานหน้าสัมผัสที่มั่นคง

· ประกอบและซ่อมแซมง่าย:ผู้ปฏิบัติงานใช้งานง่ายพร้อมพิกัดความเผื่อการจัดตำแหน่งขนาดใหญ่ หากหน้าจอหรือสายเคเบิลเสียหาย กลไกการล็อคสามารถเปิดเปลี่ยนได้อย่างง่ายดายโดยไม่ทำให้เมนบอร์ดเสียหาย

· การป้องกันอินเทอร์เฟซ: ตัวเชื่อมต่อทำหน้าที่เป็น "การเสียสละ" โดยส่วนใหญ่จะเกิดการสึกหรอที่ตัวตัวเชื่อมต่อ ในขณะที่แผ่นบัดกรีบนเมนบอร์ดได้รับการปกป้อง การเปลี่ยนขั้วต่อมีราคาถูกกว่าการซ่อมเมนบอร์ดมาก

• ข้อเสีย:

• การใช้พื้นที่: ตัวตัวเชื่อมต่อมีความสูงในระดับหนึ่ง ถือเป็นความท้าทายสำหรับการออกแบบที่มุ่งเป้าไปที่ความบางและเบาอย่างยิ่ง

• ต้นทุนที่สูงขึ้น: เพิ่มต้นทุนวัสดุของตัวเชื่อมต่อ

• โครงสร้างที่ซับซ้อน: ต้องการพื้นที่และความสูงสำหรับขั้วต่อภายในโครงร่างของเมนบอร์ด

2. โซลูชั่นการใส่นิ้วทองคำโดยตรง

วิธีการนี้จะสอดนิ้วทองคำ (แผ่นเคลือบทองที่เผยให้เห็น) ของสายเคเบิล FPC โดยตรงลงในสปริงหรือช่องที่สอดคล้องกันบนเมนบอร์ด โดยอาศัยแรงกดของโครงสร้างภายนอก (เช่น เกราะโลหะ สกรู หรือกรอบพลาสติก) เพื่อรักษาการสัมผัสกัน

• ข้อดี:

• ความบางและเบาเป็นพิเศษ: ลดความสูงของตัวเชื่อมต่อ ทำให้เป็นโซลูชันที่ต้องการสำหรับการออกแบบที่บางเฉียบ

• ต้นทุนต่ำ: ขจัดตัวเชื่อมต่อ ซึ่งช่วยลดต้นทุนในการผลิตจำนวนมากได้อย่างมาก

• โครงสร้างที่เรียบง่าย: ลดความซับซ้อนของรูปแบบเมนบอร์ด

• ข้อเสีย:

• ความเสี่ยงด้านความน่าเชื่อถือสูง: คุณภาพการสัมผัสขึ้นอยู่กับความสม่ำเสมอและความทนทานของแรงดันภายนอกที่ใช้ หลังจากใช้งานเป็นเวลานาน แรงกดอาจคลายตัว ส่งผลให้การสัมผัสไม่ดี การสั่นสะเทือนและการตกยังส่งผลต่อการเชื่อมต่อได้ง่ายอีกด้วย

• ประกอบยาก: การจัดตำแหน่งต้องใช้ความแม่นยำสูง โดยทั่วไปต้องใช้อุปกรณ์อัตโนมัติ การดำเนินการด้วยตนเองเป็นเรื่องยากและมีแนวโน้มที่จะสร้างความเสียหายให้กับนิ้วทองเนื่องจากการวางแนวที่ไม่ตรง

• แทบจะซ่อมแซมไม่ได้: หลังจากใส่และถอดไม่กี่ครั้ง นิ้วทองอาจสึกหรือเสียหายได้ ในระหว่างการซ่อมแซม การดึงสายเคเบิลโดยตรงอาจทำให้นิ้วทองหลุดหรือเปลี่ยนรูปหน้าสัมผัสของเมนบอร์ดได้อย่างง่ายดาย ส่งผลให้เกิดความเสียหายถาวร

3.แล้วเราควรเลือกอย่างไร?

• เลือกตัวเชื่อมต่อหาก:

• ผลิตภัณฑ์มีข้อกำหนดด้านความน่าเชื่อถือสูงและต้องทนทานต่อสภาพแวดล้อมที่มีการสั่นสะเทือนและการกระแทก (เช่น จอแสดงผลรถยนต์ อุปกรณ์อุตสาหกรรม)

• ผลิตภัณฑ์ต้องง่ายต่อการผลิตและซ่อมแซม (เช่น แล็ปท็อปทั่วไป จอภาพ)

• ผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภคทั่วไปที่พื้นที่ภายในไม่ถูกจำกัดมากนัก

• เลือกตัวเชื่อมต่อปลั๊กอินแบบ Gold Finger โดยตรง หาก:

• ความบางและความเบาคือสิ่งสำคัญที่สุด และความสามารถในการบำรุงรักษาและความสะดวกในการประกอบเป็นที่ยอมรับได้ (เช่น การเชื่อมต่อภายในแล็ปท็อปและแท็บเล็ตบางเฉียบระดับไฮเอนด์)

• มีความอ่อนไหวต่อต้นทุนอย่างมากและต้องการปริมาณการผลิตจำนวนมาก อุปกรณ์อัตโนมัติที่มีความแม่นยำสูงทำให้มั่นใจได้ว่าจะได้ผลผลิตในการประกอบสูง

• ออกแบบมาให้เป็นแบบ "ใช้แล้วทิ้ง" โดยแทบไม่ต้องถอดชิ้นส่วนหลังการประกอบ (เช่น การต่อสายเคเบิลหน้าจอในโทรศัพท์มือถือหลายรุ่น)

     ในอุตสาหกรรมอิเล็กทรอนิกส์สำหรับผู้บริโภคในปัจจุบัน เทคโนโลยีทั้งสองมีการใช้กันอย่างแพร่หลาย โดยมักปรากฏในอุปกรณ์เดียวกัน ตัวอย่างเช่น ในแล็ปท็อปที่บางเฉียบ การเชื่อมต่อหลักระหว่างเมนบอร์ดและหน้าจออาจใช้ขั้วต่อแบบนิ้วทองโดยตรงเพื่อความบาง ในขณะที่การเชื่อมต่อระหว่างเมนบอร์ดและส่วนประกอบต่างๆ เช่น ทัชแพดและคีย์บอร์ดอาจใช้ขั้วต่อแบบเดิม หากความน่าเชื่อถือและการบำรุงรักษามีความสำคัญมากกว่าการประหยัดความหนาเพียงเศษเสี้ยวมิลลิเมตร ตัวเชื่อมต่อก็เป็นตัวเลือกที่น่าเชื่อถือและเป็นผู้ใหญ่มากกว่า หากคุณกำลังสร้างผลิตภัณฑ์ใหม่ที่บางเฉียบและคำนึงถึงต้นทุนด้วยสายการผลิตอัตโนมัติที่มีความแม่นยำสูง คุณควรพิจารณาโซลูชันตัวเชื่อมต่อแบบ gold-finger โดยตรงอย่างรอบคอบ
