การวิเคราะห์สถานการณ์การใช้งานสำหรับหน้าจอแนวนอน IPS ขนาด 7 นิ้วที่มีความละเอียด 1024×600, MIPI 2 ช่องสัญญาณ, หน้าจอสัมผัสแบบ Capacitive 24-PIN

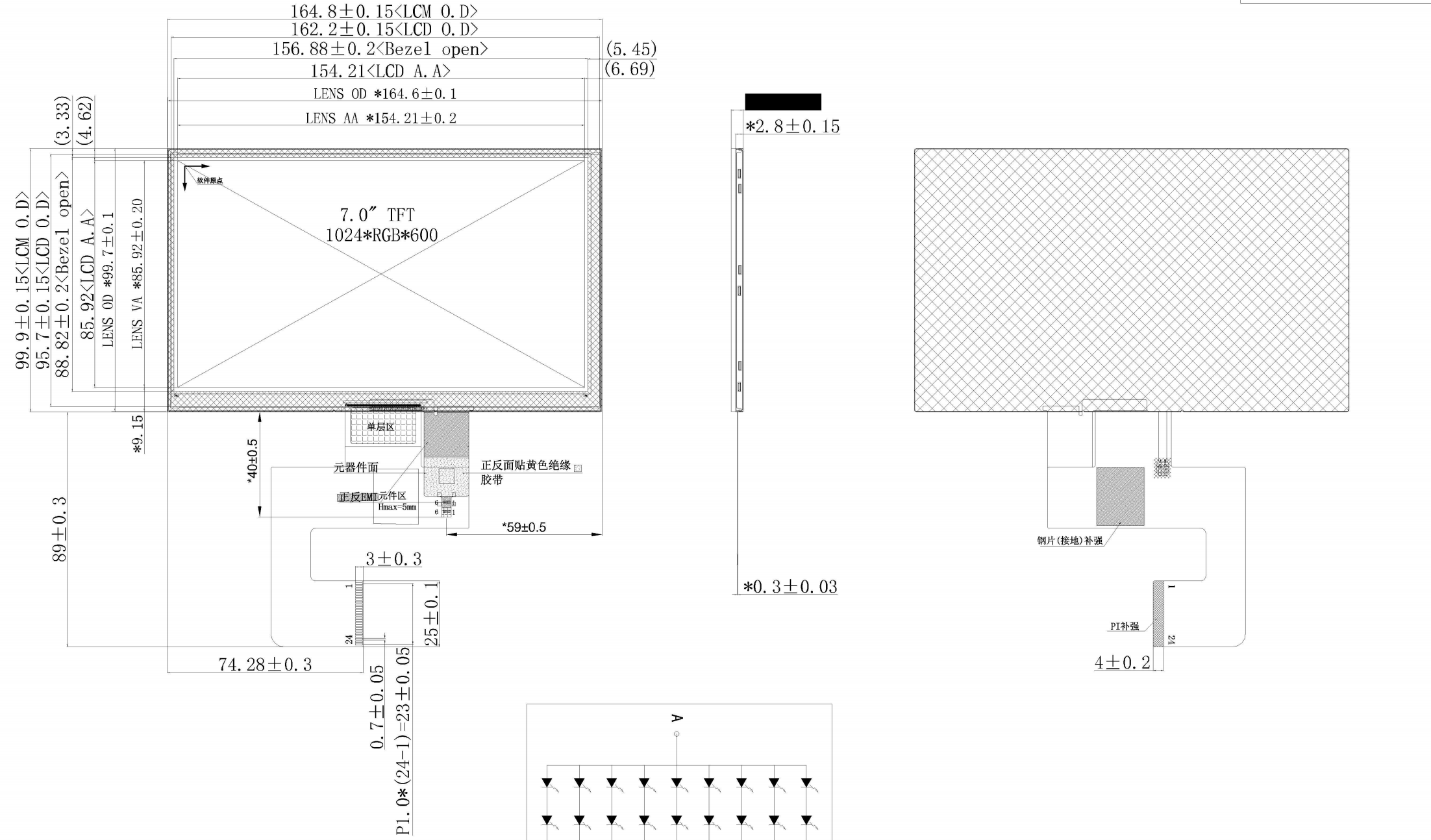

       โดยทั่วไปหน้าจอแนวนอน TFT ขนาด 7 นิ้วจะมีความละเอียด 1024*600 และอินเทอร์เฟซ MIPI 4 แชนเนล หน้าจอ LCD แบบ 2 แชนเนลนั้นหาได้ยาก และการที่รวมสายเคเบิลหน้าจอสัมผัสแบบคาปาซิทีฟเข้ากับสายเคเบิลหน้าจอ LCD นั้นยิ่งหายากยิ่งขึ้น ส่งผลให้วิศวกรฮาร์ดแวร์มีภาระงานมากขึ้น วิศวกรของเซินเจิ้น Hongjia Technology ประสบความสำเร็จในการผลิตหน้าจอแนวนอน IPS ขนาด 7 นิ้วที่มีความละเอียด 1024*600, อินเทอร์เฟซ MIPI 2 แชนเนล และหน้าจอสัมผัสแบบคาปาซิทีฟ ขั้วต่อ 24 พินผสานรวมหน้าจอสัมผัสและสัญญาณการแสดงผล เข้ากับอินเทอร์เฟซแบบใช้สายเส้นเดียวเพื่อให้ลูกค้าออกแบบได้ง่ายขึ้น

       7 นิ้ว, 1024×600 (อัตราส่วนประมาณ 15:9, ใกล้เคียงกับ 16:9) นี่เป็นข้อกำหนดการแสดงผลระดับเริ่มต้นถึงระดับกลางทั่วไป คุ้มค่า และสามารถตอบสนองความต้องการการแสดงผลอินเทอร์เฟซกราฟิกขั้นพื้นฐานส่วนใหญ่ได้ แต่ความหนาแน่นของพิกเซล (ประมาณ 169 PPI) ไม่สูงเท่ากับหน้าจอความละเอียดสูงกว่า IPS (In-Plane Switching) มีข้อดีต่างๆ เช่น มุมมองที่กว้าง การสร้างสีที่ดี และความสม่ำเสมอสูง ไม่ว่ามุมมองภาพจะเป็นอย่างไร การลดทอนสีและความสว่างจะน้อยมาก ทำให้เหมาะสำหรับการใช้งานที่ต้องใช้ผู้ชมหลายคนหรือการทำงานจากมุมที่ต่างกัน (เช่น การควบคุมทางอุตสาหกรรม ระบบควบคุมบ้านอัจฉริยะ และอุปกรณ์พกพา)

ข้อดีและสถานการณ์ที่เกี่ยวข้อง:

1. ความสมดุลระหว่างต้นทุนและประสิทธิภาพ: การรวมกันนี้ให้ความคุ้มค่าที่ดีเยี่ยม IPS มอบประสบการณ์การรับชมที่เหนือกว่า ในขณะที่ MIPI ช่วยประหยัดพื้นที่บอร์ดและการใช้พลังงาน สองช่องสัญญาณให้แบนด์วิธเพียงพอที่ 1024×600@60Hz

2. ต้องการสำหรับอุปกรณ์ฝังตัวและอุปกรณ์พกพา:

A. HMI อุตสาหกรรม: หน้าจอสัมผัสอุตสาหกรรม อินเทอร์เฟซเครื่องมือ มุมมองที่กว้างของ IPS ช่วยให้ผู้ปฏิบัติงานมองเห็นได้ชัดเจนจากตำแหน่งที่แตกต่างกัน

B. การควบคุมบ้านอัจฉริยะ: แผงควบคุมภายในบ้าน, การแสดงเกตเวย์อัจฉริยะ; อินเทอร์เฟซ MIPI อำนวยความสะดวกในการย่อขนาดอุปกรณ์

C. อุปกรณ์การแพทย์แบบพกพา: เครื่องทดสอบมือถือที่มีการใช้พลังงานสูงและข้อกำหนดด้านความน่าเชื่อถือ

D. จอแสดงผลหลังการขาย/อุปกรณ์เสริมสำหรับรถยนต์: เช่น กล้องถอยหลัง ระบบความบันเทิงที่เบาะหลัง (หมายเหตุข้อกำหนดเกรดยานยนต์)

E. อุปกรณ์เชิงพาณิชย์: เครื่อง POS, เครื่องบริการตนเอง, ระบบคิว

F. อุปกรณ์ IoT ที่ใช้พลังงานต่ำ: เทอร์มินัลแสดงข้อมูลขั้นสูง 3. การวิเคราะห์ความต้องการแบนด์วิธ: คำนวณแบนด์วิธโดยประมาณที่ต้องการ

3 นาฬิกาพิกเซล µ (พิกเซลแนวนอน + การเว้นว่าง) × (แถวแนวตั้ง + การเว้นว่าง) × อัตราการรีเฟรช การประมาณค่าแบบง่าย: 1024×600@60Hz, RGB888 (ความลึกของสี 24 บิต)

อัตราข้อมูล µ 1024 × 600 × 60 × 24 กลับไปยัง 884 Mbps แบนด์วิดท์ตามทฤษฎีทั่วไปของ MIPI DSI 2 เลนมากกว่า 1 Gbps (ขึ้นอยู่กับความถี่สัญญาณนาฬิกาเฉพาะ) ซึ่งเพียงพอที่จะขับเคลื่อนความละเอียดนี้ได้อย่างราบรื่นด้วยระยะขอบที่แน่นอน

      โดยสรุป จอแสดงผลแนวนอน IPS ขนาด 7 นิ้ว (1024×600) พร้อม MIPI 2 เลนเป็นโซลูชันที่สมบูรณ์ซึ่งทำให้เกิดความสมดุลที่ยอดเยี่ยมในด้านต้นทุน เอฟเฟกต์การแสดงผล การใช้พลังงาน และการยึดครองพื้นที่ เหมาะอย่างยิ่งสำหรับแอปพลิเคชันจอแสดงผลแบบฝังตัวระดับกลางต่างๆ โดยเฉพาะอย่างยิ่งในสถานการณ์ที่ต้องการมุมมองที่กว้าง ความสม่ำเสมอของสี และการประหยัดพื้นที่
