อินเทอร์เฟซ RGB TFT LCD ขนาด 3.1 นิ้วคืออะไร และเหตุใดจึงมีความสำคัญสำหรับการออกแบบจอแสดงผลแบบฝัง

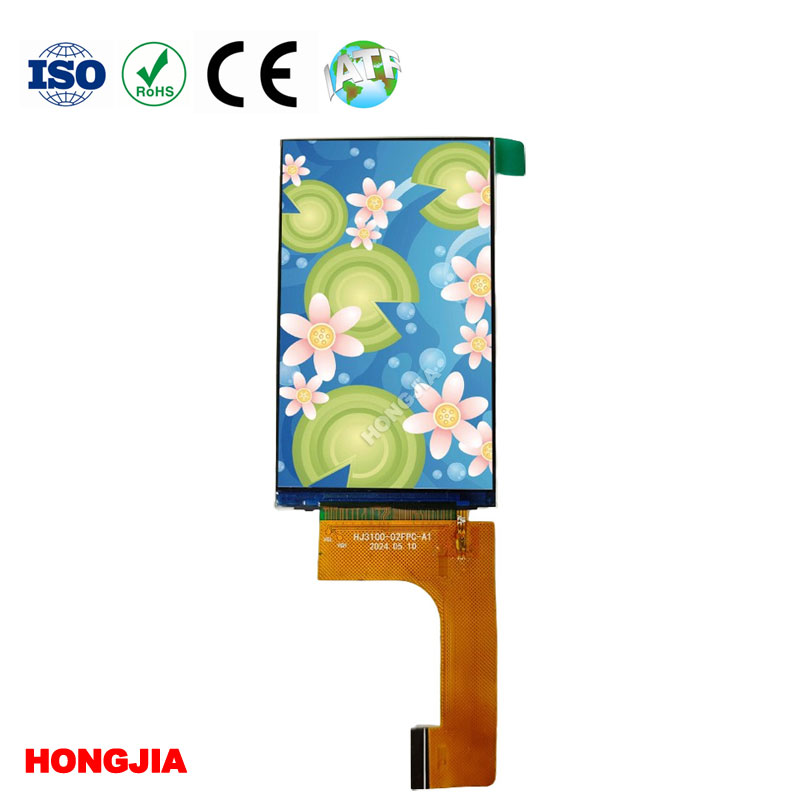

ที่3.1 นิ้ว TFT LCD พร้อมอินเทอร์เฟซ RGBมีการใช้กันอย่างแพร่หลายในระบบฝังตัว แผงควบคุมอุตสาหกรรม อุปกรณ์ทางการแพทย์ เครื่องมือพกพา และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค บทความนี้ให้ข้อมูลเชิงลึกทางเทคนิคและเชิงปฏิบัติเกี่ยวกับวิธีการทำงานของจอแสดงผลนี้ เหตุใดอินเทอร์เฟซ RGB จึงมีความสำคัญ บูรณาการเข้ากับระบบอย่างไร และความท้าทายที่วิศวกรต้องเผชิญระหว่างการออกแบบและการใช้งาน นอกจากนี้ยังอธิบายเกณฑ์การคัดเลือก ข้อผิดพลาดทั่วไป กลยุทธ์การแก้ไขปัญหา และแอปพลิเคชันในโลกแห่งความเป็นจริง เพื่อช่วยนักพัฒนาและนักออกแบบผลิตภัณฑ์ในการตัดสินใจอย่างมีข้อมูล

สารบัญ

• 1. ข้อมูลเบื้องต้นเกี่ยวกับอินเทอร์เฟซ TFT LCD RGB ขนาด 3.1 นิ้ว
• 2. ทำความเข้าใจกับเทคโนโลยี TFT LCD
• 3. อะไรทำให้อินเทอร์เฟซ RGB พิเศษ?
• 4. สถาปัตยกรรมระบบและการไหลของสัญญาณ
• 5. อธิบายข้อกำหนดทางเทคนิคที่สำคัญ
• 6. ข้อดีของการแสดงผลอินเทอร์เฟซ RGB
• 7. ข้อจำกัดและความท้าทายทางวิศวกรรม
• 8. แอปพลิเคชันในอุปกรณ์โลกแห่งความเป็นจริง
• 9. แนวทางการออกแบบและบูรณาการ
• 10. การเปรียบเทียบกับอินเทอร์เฟซอื่นๆ
• 11. การแก้ไขปัญหาทั่วไป
• 12. คู่มือการคัดเลือกวิศวกร
• 13. คำถามที่พบบ่อย
• 14. บทสรุปและข้อมูลการติดต่อ

1. ข้อมูลเบื้องต้นเกี่ยวกับอินเทอร์เฟซ TFT LCD RGB ขนาด 3.1 นิ้ว

ที่อินเทอร์เฟซ RGB TFT LCD ขนาด 3.1 นิ้วเป็นโซลูชันจอแสดงผลขนาดกะทัดรัดที่ออกแบบมาสำหรับระบบฝังตัวที่ต้องการเอาต์พุตภาพคุณภาพสูงในขนาดที่เล็ก เทคโนโลยี TFT (ทรานซิสเตอร์ฟิล์มบาง) ช่วยให้สามารถควบคุมเมทริกซ์แบบแอคทีฟได้ ทำให้มั่นใจได้ว่าภาพที่คมชัด เวลาตอบสนองที่รวดเร็ว และการสร้างสีที่แม่นยำ

แตกต่างจากอินเทอร์เฟซแบบอนุกรม เช่น SPI หรือ I2C อินเทอร์เฟซ RGB ส่งข้อมูลพิกเซลแบบขนาน ทำให้สามารถรองรับอัตราการรีเฟรชที่สูงขึ้นและประสิทธิภาพกราฟิกที่ราบรื่นยิ่งขึ้น ทำให้เหมาะอย่างยิ่งสำหรับแอปพลิเคชันที่จำเป็นต้องมีการอัพเดตภาพแบบเรียลไทม์

2. ทำความเข้าใจกับเทคโนโลยี TFT LCD

TFT LCD เป็น Active Matrix LCD ประเภทหนึ่งที่ใช้ทรานซิสเตอร์ฟิล์มบางเพื่อควบคุมแต่ละพิกเซลแยกกัน โครงสร้างนี้ปรับปรุงคอนทราสต์ ลด crosstalk และเพิ่มความเสถียรของภาพโดยรวม

ส่วนประกอบสำคัญได้แก่:

• ชั้นคริสตัลเหลวสำหรับการปรับแสง
• หน่วยแบ็คไลท์สำหรับการส่องสว่าง
• ฟิลเตอร์สีสำหรับการแสดง RGB
• เมทริกซ์ทรานซิสเตอร์แบบฟิล์มบางสำหรับการควบคุมพิกเซล

มักเลือกขนาด 3.1 นิ้วสำหรับอุปกรณ์พกพาที่มีพื้นที่จำกัดแต่ความคมชัดของภาพยังคงเป็นสิ่งสำคัญ

3. อะไรทำให้อินเทอร์เฟซ RGB พิเศษ?

อินเทอร์เฟซ RGB เป็นวิธีการรับส่งข้อมูลแบบขนานที่ส่งสัญญาณสีแดง เขียว และน้ำเงินพร้อมกัน แต่ละพิกเซลถูกกำหนดโดยการรวมกันของสัญญาณทั้งสามนี้ ทำให้สามารถควบคุมสีได้อย่างแม่นยำ

ลักษณะสำคัญ:

• การส่งข้อมูลแบบขนาน (8/16/18/24-bit RGB)
• ความสามารถในการรีเฟรชสูง
• การอัปเดตภาพเวลาแฝงต่ำ
• การทำแผนที่พิกเซลโดยตรงจากคอนโทรลเลอร์ไปยังจอแสดงผล

เนื่องจากสามารถข้ามการถอดรหัสซีเรียลที่ซับซ้อนได้ อินเทอร์เฟซ RGB จึงถูกนำมาใช้กันอย่างแพร่หลายในระบบฝังตัวที่ไวต่อประสิทธิภาพ

4. สถาปัตยกรรมระบบและการไหลของสัญญาณ

ระบบ TFT LCD RGB ทั่วไปขนาด 3.1 นิ้วประกอบด้วยไมโครคอนโทรลเลอร์หรือโปรเซสเซอร์, ไอซีไดรเวอร์จอแสดงผล และแผง LCD เอง

กระบวนการไหลของสัญญาณ:

1. CPU/GPU สร้างข้อมูลบัฟเฟอร์เฟรม
2. สัญญาณ RGB จะถูกส่งผ่าน GPIO หรือคอนโทรลเลอร์ LCD แบบขนาน
3. สัญญาณการซิงโครไนซ์ (HSYNC, VSYNC, DE) จัดตำแหน่งเฟรมไทม์มิ่ง
4. แผง TFT รับข้อมูลพิกเซลทีละบรรทัด
5. ไดร์เวอร์จอแสดงผลจะอัพเดตเมทริกซ์พิกเซลตามลำดับ

ความแม่นยำของเวลาเป็นสิ่งสำคัญ สัญญาณการซิงโครไนซ์ที่ไม่ตรงกันอาจทำให้ภาพกระตุก ขาด หรือบิดเบี้ยวได้

5. อธิบายข้อกำหนดทางเทคนิคที่สำคัญ

การทำความเข้าใจข้อมูลจำเพาะช่วยให้มั่นใจในการรวมระบบที่เหมาะสม:

6. ข้อดีของการแสดงผลอินเทอร์เฟซ RGB

อินเทอร์เฟซ RGB มีข้อดีด้านประสิทธิภาพหลายประการ ทำให้เป็นตัวเลือกที่ต้องการสำหรับระบบฝังตัว

• ประสิทธิภาพการรีเฟรชสูง:เหมาะสำหรับกราฟิกแบบเรียลไทม์
• เวลาแฝงต่ำ:การถ่ายโอนพิกเซลโดยตรงช่วยลดความล่าช้า
• คุณภาพของภาพที่ดีขึ้น:ไม่มีสิ่งประดิษฐ์ในการบีบอัด
• ความเรียบง่ายของฮาร์ดแวร์:การออกแบบตัวควบคุมการแสดงผลที่ตรงไปตรงมา

ข้อดีเหล่านี้มีความสำคัญอย่างยิ่งในการใช้งานต่างๆ เช่น การตรวจสอบทางการแพทย์ แผงหน้าปัดทางอุตสาหกรรม และอุปกรณ์ทดสอบแบบพกพา

7. ข้อจำกัดและความท้าทายทางวิศวกรรม

แม้จะมีข้อดี แต่การออกแบบอินเทอร์เฟซ RGB ก็มาพร้อมกับความท้าทาย

• ต้องใช้พิน GPIO จำนวนมาก (จำนวนพินสูง)
• การกำหนดเส้นทาง PCB ที่ซับซ้อนเพื่อความสมบูรณ์ของสัญญาณ
• ความไวของ EMI ที่สูงขึ้น
• ความสามารถในการปรับขนาดที่จำกัดสำหรับจอแสดงผลขนาดใหญ่

วิศวกรต้องออกแบบรูปแบบและการต่อสายดินอย่างระมัดระวังเพื่อหลีกเลี่ยงการรบกวนทางเสียงและข้อผิดพลาดด้านเวลา

8. แอปพลิเคชันในอุปกรณ์โลกแห่งความเป็นจริง

อินเทอร์เฟซ TFT LCD RGB ขนาด 3.1 นิ้วถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ:

• แผงควบคุมอุตสาหกรรม
• เครื่องมือวินิจฉัยทางการแพทย์แบบมือถือ
• อินเทอร์เฟซการควบคุมบ้านอัจฉริยะ
• เครื่องมือวัดแบบพกพา
• เครื่องใช้ไฟฟ้า (GPS, เครื่อง POS)

ความสมดุลของขนาด ประสิทธิภาพ และราคาทำให้มีความอเนกประสงค์สูง

9. แนวทางการออกแบบและบูรณาการ

เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด วิศวกรควรปฏิบัติตามหลักการออกแบบเหล่านี้:

• รักษาการซิงโครไนซ์เวลาที่เข้มงวดสำหรับ HSYNC และ VSYNC
• ใช้การติดตาม PCB ที่ควบคุมอิมพีแดนซ์
• รักษาสายสัญญาณให้สั้นที่สุด
• ใช้ตัวเก็บประจุแยกกำลังไฟฟ้าที่เหมาะสม
• ปรับอัตราการรีเฟรชเฟิร์มแวร์ให้เหมาะสม

การใช้งานที่เหมาะสมทำให้มั่นใจได้ถึงประสิทธิภาพการแสดงผลที่เสถียรและความน่าเชื่อถือในระยะยาว

10. การเปรียบเทียบกับอินเทอร์เฟซอื่นๆ

RGB ยังคงเป็นตัวเลือกที่ต้องการสำหรับระบบแสดงภาพแบบฝังที่มีขนาดกะทัดรัดและความเร็วสูง

11. การแก้ไขปัญหาทั่วไป

ปัญหาที่พบบ่อยได้แก่:

• จอแสดงผลกะพริบเนื่องจากเวลาไม่ตรงกัน
• สีไม่ถูกต้องจากความลึกของบิตที่กำหนดค่าไม่ถูกต้อง
• หน้าจอว่างเปล่าเกิดจากสัญญาณการซิงโครไนซ์หายไป
• สัญญาณรบกวนจากการต่อสายดินที่ไม่ดี

โซลูชั่น:

• ตรวจสอบเวลาของนาฬิกาและสัญญาณซิงค์
• ตรวจสอบการตั้งค่าการกำหนดค่าเฟิร์มแวร์
• ปรับปรุงเค้าโครง PCB และการป้องกัน
• ใช้การควบคุมแรงดันไฟฟ้าที่เหมาะสม

12. คู่มือการคัดเลือกวิศวกร

เมื่อเลือกโมดูล TFT LCD RGB ขนาด 3.1 นิ้ว ให้พิจารณา:

• ข้อกำหนดด้านความละเอียดของแอปพลิเคชันของคุณ
• ความสามารถของ MCU หรืออินเทอร์เฟซโปรเซสเซอร์ที่มีอยู่
• ข้อจำกัดการใช้พลังงาน
• สภาพแวดล้อมในการทำงาน (อุณหภูมิ ความชื้น)
• ข้อกำหนดด้านความสว่างสำหรับการใช้งานในร่ม/กลางแจ้ง

จอแสดงผลที่เข้าคู่กันช่วยลดเวลาในการพัฒนาและปรับปรุงประสบการณ์ผู้ใช้ได้อย่างมาก

13. คำถามที่พบบ่อย

คำถามที่ 1: เหตุใดจึงเลือกใช้อินเทอร์เฟซ RGB สำหรับระบบฝังตัว
เนื่องจากให้การถ่ายโอนข้อมูลพิกเซลโดยตรงที่รวดเร็วและมีเวลาแฝงน้อยที่สุด

คำถามที่ 2: TFT LCD ขนาด 3.1 นิ้วเหมาะสำหรับการใช้งานกลางแจ้งหรือไม่
ได้ หากมีความสว่างเพียงพอและมีระบบป้องกันแสงสะท้อน

คำถามที่ 3: อินเทอร์เฟซ RGB จำเป็นต้องมีคอนโทรลเลอร์เฉพาะหรือไม่
ใช่ ระบบส่วนใหญ่ต้องการคอนโทรลเลอร์ LCD หรือ MCU ที่รองรับเอาต์พุต RGB

คำถามที่ 4: อะไรทำให้เกิดการกะพริบใน TFT LCD
สัญญาณการซิงโครไนซ์ที่ไม่เหมาะสมหรือแหล่งจ่ายไฟไม่เสถียร

คำถามที่ 5: สามารถใช้อินเทอร์เฟซ RGB ในอุปกรณ์ที่ใช้พลังงานแบตเตอรี่ได้หรือไม่
ใช่ แต่จำเป็นต้องมีการเพิ่มประสิทธิภาพพลังงานเนื่องจากมีกิจกรรมข้อมูลที่สูงขึ้น

14. บทสรุปและข้อมูลการติดต่อ

อินเทอร์เฟซ TFT LCD RGB ขนาด 3.1 นิ้วยังคงเป็นหนึ่งในโซลูชันการแสดงผลที่มีประสิทธิภาพและใช้กันอย่างแพร่หลายในการออกแบบระบบฝังตัว ความสามารถในการส่งมอบภาพความเร็วสูงและมีคุณภาพสูงทำให้เป็นสิ่งที่ขาดไม่ได้ในการใช้งานทางอุตสาหกรรม การแพทย์ และผู้บริโภค อย่างไรก็ตาม การนำไปปฏิบัติให้ประสบความสำเร็จต้องอาศัยความเอาใจใส่อย่างรอบคอบในเรื่องเวลา เค้าโครง และการรวมระบบ

สำหรับโมดูลแสดงผลที่เชื่อถือได้และการสนับสนุนด้านเทคนิคอย่างมืออาชีพSZ Hongjia เทคโนโลยีแชร์ จำกัดนำเสนอโซลูชัน TFT LCD ที่ปรับแต่งตามความต้องการทางอุตสาหกรรมที่หลากหลาย

หากคุณกำลังมองหาโซลูชัน TFT LCD คุณภาพสูงหรือความร่วมมือทางเทคนิคติดต่อเราที่ SZ Hongjia Technology Shares Limited — เราพร้อมที่จะสนับสนุนโครงการต่อไปของคุณ
