คุณควรตรวจสอบอะไรบ้างก่อนใช้จอแสดงผล MIPI ขนาด 3.5 นิ้ว 640 × 480

ก่อนที่จะอนุมัติกหน้าจอแนวนอน 3.5 นิ้ว 640x480 อินเทอร์เฟซ MIPIตรวจสอบห้าสิ่ง: ความละเอียดและการวางแนวที่ใช้งานจริง ข้อกำหนด MIPI ของบอร์ดโฮสต์ของคุณ พินเอาท์ 30 พิน การเขียนแบบกลไก และการเริ่มต้นและเอกสารประกอบการมองเห็นของซัพพลายเออร์ HJ3450-02 ของ HONGJIA อาจเหมาะกับผลิตภัณฑ์อุตสาหกรรม อุปกรณ์พกพา สมาร์ทโฮม ความงาม และสินค้าอุปโภคบริโภคขนาดกะทัดรัด แต่มีข้อกำหนดหนึ่งข้อที่ยังไม่ได้รับการแก้ไขสามารถสร้างการออกแบบใหม่ที่มีต้นทุนสูงได้

ขั้นแรกให้ตรวจสอบว่า HJ3450-02 เป็นจอแสดงผลแนวนอน 640 × 480 หรือโมดูลแนวตั้ง 480 × 800

คำตอบแรกไม่ได้ระบุรายละเอียดทั้งหมดไว้ในข้อมูลที่เผยแพร่: คำอธิบายผลิตภัณฑ์ระบุว่า HJ3450-02 เป็นจอแสดงผลแนวนอนขนาด 640 × 480 ในขณะที่ตารางข้อมูลจำเพาะแยกรายการเป็น 480(RGB) × 800 แยกกัน ถือว่าความคลาดเคลื่อนนั้นเป็นคำถามทางวิศวกรรม ไม่ใช่รายละเอียดการจัดรูปแบบ

แก้ไขข้อขัดแย้งของข้อกำหนดก่อนที่จะสุ่มตัวอย่าง

ขอให้ HONGJIA ยืนยันความละเอียดเมทริกซ์ที่ใช้งานอยู่ การจัดเรียงพิกเซล การวางแนวการสแกนแบบเนทีฟ ทิศทางการรับชม และการแก้ไขที่แน่นอนของโมดูลที่กำลังเสนอราคา ขอเอกสารข้อมูลปัจจุบันและรูปถ่ายหรือภาพวาดที่ระบุพื้นที่ใช้งาน อย่าอนุมานการวางแนวจากขนาดภายนอกหรือจากตำแหน่งของตัวเชื่อมต่อ

โมดูล 640 × 480 และโมดูล 480 × 800 อาจต้องการเนื้อหา UI สมมติฐานเฟรมบัฟเฟอร์ คำสั่งการเริ่มต้น และเค้าโครงกล่องหุ้มที่แตกต่างกัน หากจอแสดงผลอยู่ในแนวนอน แต่ข้อมูลแผงควบคุมได้รับการกำหนดค่าสำหรับการสแกนแนวตั้ง ทีมซอฟต์แวร์ของคุณอาจต้องได้รับการสนับสนุนในการหมุน ซึ่งอาจส่งผลต่อเวลาบูต การใช้หน่วยความจำ พิกัดการสัมผัส และองค์ประกอบของภาพ

จับคู่การวางแนวที่ตรวจสอบแล้วกับ UI ของผลิตภัณฑ์และกล่องหุ้ม

สำหรับเครื่องทดสอบมือถือหรืออินเทอร์เฟซการควบคุมทางอุตสาหกรรม พื้นที่แนวนอนอาจเหมาะกับกราฟแนวโน้ม ป้ายการวัด และการควบคุมแบบสองคอลัมน์ แผงแนวตั้งอาจดีกว่าสำหรับรายการหรือเวิร์กโฟลว์ที่เรียงซ้อนในแนวตั้ง ยืนยันตัวเลือกกับช่องเปิดของกรอบ พื้นที่ใช้งาน ทิศทางการรับชม ทางออกของสายเคเบิล และคุณสมบัติการติดตั้ง ก่อนที่การออกแบบอุตสาหกรรมของคุณจะถูกแช่แข็ง

ใช้หน้าสินค้า HJ3450-02เป็นจุดเริ่มต้น จากนั้นรับแบบควบคุมสำหรับการแก้ไขที่เสนอมาของคุณ

สิ่งที่โมดูล HONGJIA นำเสนอสำหรับอินเทอร์เฟซแบบฝังขนาดกะทัดรัด

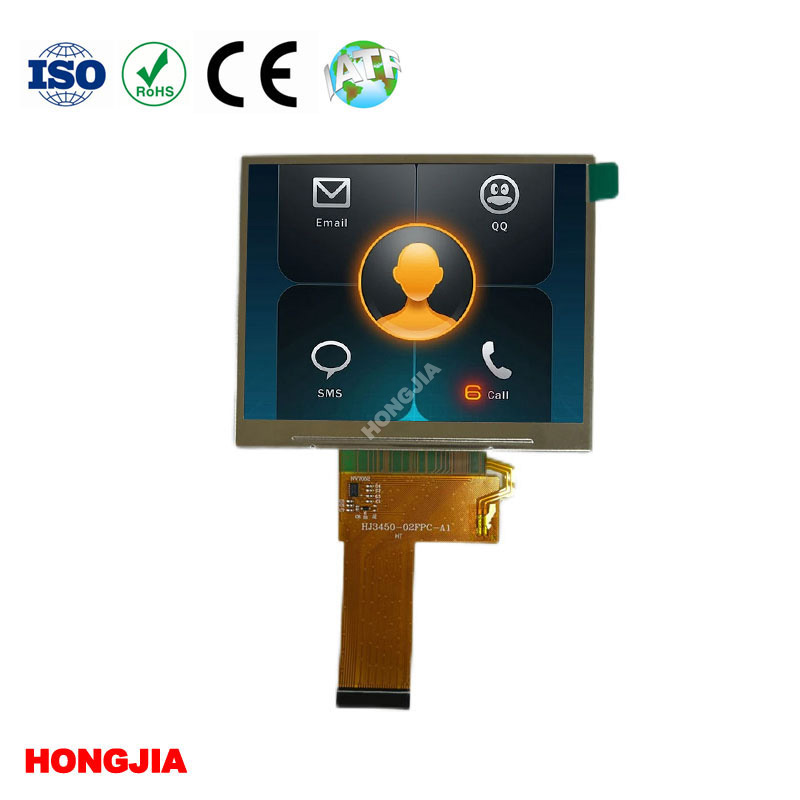

HJ3450-02 ได้รับการอธิบายว่าเป็นโมดูล TFT LCD แบบส่งสัญญาณ IPS ขนาด 3.5 นิ้ว พร้อมด้วยไดรเวอร์ IC NV3051F, อินเทอร์เฟซ MIPI และการเชื่อมต่อ 30 พิน โครงร่างที่แสดงคือ 76.2 × 63.2 × 3.5 มม. และช่วงอุณหภูมิการทำงานที่ระบุคือ -20°C ถึง 70°C ความสว่างถูกระบุว่าสามารถเลือกได้สูงสุด 500 cd/m² ดังนั้นให้ยืนยันถังความสว่างที่แน่นอน แทนที่จะคิดว่าทุกตัวอย่างใช้ค่าสูงสุด

IPS สามารถช่วยรักษาสีและคอนทราสต์ให้สม่ำเสมอมากขึ้นในขณะที่ผู้ปฏิบัติงานมองหน้าจอห่างจากแนวตั้งฉาก ไม่ได้ขจัดความจำเป็นในการตรวจสอบมุมมองที่แท้จริง คอนทราสต์ การสะท้อนของเลนส์ฝาครอบ และความสามารถในการอ่านภายใต้สภาพแสงของผลิตภัณฑ์ของคุณ “ตัวส่ง” ก็มีความสำคัญเช่นกัน: โมดูลนี้ได้รับการออกแบบมาให้รับชมโดยใช้ไฟแบ็คไลท์ ไม่ใช่แผงส่งผ่านแสงที่อ่านได้จากแสงแดด

ขนาดของโมดูลและการเชื่อมต่อ MIPI ทำให้โมดูลนี้เหมาะสำหรับระบบฝังตัวขนาดกะทัดรัด รวมถึงเครื่องมือทดสอบแบบพกพา อุปกรณ์อุตสาหกรรม อุปกรณ์ที่เกี่ยวข้องกับการแพทย์ อุปกรณ์ความงาม ผลิตภัณฑ์สมาร์ทโฮม ฮาร์ดแวร์ POS และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ความเหมาะสมยังคงขึ้นอยู่กับโปรเซสเซอร์โฮสต์ ออปติคัลสแต็ก กล่องหุ้ม และเป้าหมายด้านสิ่งแวดล้อม

บอร์ดโฮสต์ของคุณสามารถขับเคลื่อนการเชื่อมต่อ MIPI 30 พินได้หรือไม่

เฉพาะในกรณีที่โฮสต์รองรับข้อกำหนดด้านไฟฟ้าและซอฟต์แวร์ MIPI-DSI ที่แน่นอนของแผงควบคุมเท่านั้น ตัวเชื่อมต่อ 30 พินอธิบายอินเทอร์เฟซทางกายภาพ โดยตัวมันเองไม่ได้บอกจำนวนเลน ความเร็วเลน รูปแบบพิกเซล ลำดับคำสั่ง รางส่งกำลัง หรือวิธีการควบคุมไฟแบ็คไลท์

ตรวจสอบจำนวนเลน MIPI, เวลา, คำสั่งการเริ่มต้น, pinout และการวางแนวของตัวเชื่อมต่อ

ก่อนเค้าโครง ให้ขอคำจำกัดความพินที่สมบูรณ์และยืนยัน:

• จำนวนช่องทางข้อมูล MIPI พฤติกรรมของสัญญาณนาฬิกา และอัตราข้อมูลที่ต้องการ
• รองรับรูปแบบพิกเซล ลำดับสี และโหมดวิดีโอหรือคำสั่ง
• ข้อกำหนดด้านเวลาแนวนอนและแนวตั้ง
• รีเซ็ต สแตนด์บาย เปิดเครื่อง และปิดเครื่อง
• การจ่ายไฟของแผง แรงดันไฟฟ้า I/O อินพุตแบ็คไลท์ และช่วงกระแสไฟแบ็คไลท์
• ด้านหน้าสัมผัส FPC การวางแนวตัวเชื่อมต่อ ขีดจำกัดความยาวสายเคเบิล และการกำหนดหมายเลขพิน
• คำสั่งการเริ่มต้น NV3051F และการตั้งค่ารีจิสเตอร์ที่จำเป็น

ความล้มเหลวของฟิลด์ทั่วไปนั้นเกิดขึ้นได้ง่าย: FPC ถูกมิเรอร์, บรรทัดรีเซ็ตลอยอยู่, โฮสต์ใช้ลำดับสีที่ไม่ถูกต้อง หรือจอแสดงผลสว่างขึ้นโดยไม่ได้รับข้อมูลเฟรมที่ถูกต้อง หน้าจอสีขาวมักจะไม่สามารถพิสูจน์ความเข้ากันได้ของ MIPI อาจพิสูจน์ได้ว่ามีไฟแบ็คไลท์และพลังงานของแผงเท่านั้น

ให้วิศวกรเฟิร์มแวร์ของคุณทดสอบตัวอย่างด้วยตระกูลโปรเซสเซอร์ บริดจ์ ตัวเชื่อมต่อ และลำดับพลังงานเดียวกันที่วางแผนไว้สำหรับการผลิต หากบอร์ดของคุณใช้ MIPI อื่น ให้ถาม HONGJIA ว่าสามารถใช้ FPC แบบกำหนดเองหรือการกำหนดค่าเริ่มต้นได้หรือไม่ และการเปลี่ยนแปลงใดบ้างที่ยังคงอยู่ในการออกแบบโมดูลมาตรฐาน

เอกสารใดบ้างที่จำเป็นในการย้ายจากตัวอย่างที่แสดงไปเป็นการอนุมัติการออกแบบ

ตัวอย่างมีประโยชน์สำหรับการตรวจสอบคุณภาพและความพอดีของภาพ มันไม่ใช่การอนุมัติการออกแบบ ขอชุดเอกสารที่ช่วยให้ทีมฮาร์ดแวร์ เฟิร์มแวร์ เครื่องกล และฝ่ายจัดซื้อตรวจสอบการแก้ไขเดียวกันได้

• เอกสารข้อมูลผลิตภัณฑ์ปัจจุบันพร้อมความละเอียดและทิศทางที่ยืนยันแล้ว
• การเขียนแบบเครื่องกลแสดงโครงร่าง พื้นที่ใช้งาน พื้นที่ดู ความหนา รายละเอียดการติดตั้ง และตำแหน่ง FPC
• ข้อมูลจำเพาะทางไฟฟ้าครอบคลุมถึงพินเอาท์ของตัวเชื่อมต่อ กำลังไฟ ไฟแบ็คไลท์ และเงื่อนไขของอินเทอร์เฟซ
• รหัสการเริ่มต้นหรือลำดับคำสั่งสำหรับไดรเวอร์ IC NV3051F
• ข้อมูลออปติคอลสำหรับความสว่าง คอนทราสต์ ทิศทางการรับชม และความสม่ำเสมอหากมี
• ขีดจำกัดอุณหภูมิในการทำงานและการเก็บรักษา รวมถึงเกณฑ์การตรวจสอบข้อบกพร่องของจอแสดงผล
• การระบุตัวอย่างที่ควบคุมด้วยการแก้ไข และความแตกต่างที่ทราบระหว่างตัวอย่างและเวอร์ชันที่ใช้งานจริง

หากการสัมผัสเป็นส่วนหนึ่งของผลิตภัณฑ์ ให้ถือว่าแผงสัมผัส ฝาครอบเลนส์ กาว และ FPC เป็นการตรวจสอบแยกต่างหาก จอแสดงผลที่พอดีก่อนการติดอาจไม่พอดีหลังจากระบุสแต็กออปติคอลสุดท้ายแล้ว

จอแสดงผล IPS แนวนอนขนาด 3.5 นิ้วพอดีตรงไหน และบริเวณไหนที่อาจไม่เหมาะสม

จอแสดงผล MIPI TFT ขนาด 3.5 นิ้วนี้เป็นตัวเลือกที่สมเหตุสมผลเมื่อคุณต้องการอินเทอร์เฟซสีขนาดกะทัดรัด เค้าโครงแนวนอน และการเชื่อมต่อแบบฝังมาตรฐาน สมควรได้รับการพิจารณาตั้งแต่เนิ่นๆ สำหรับเครื่องมือแบบพกพา ระบบควบคุมทางอุตสาหกรรม อุปกรณ์ความงาม อินเทอร์เฟซสมาร์ทโฮม และผลิตภัณฑ์อื่นๆ ที่ปริมาตรของตู้มีความสำคัญ

อาจไม่เหมาะสมหากผลิตภัณฑ์ของคุณต้องการการอ่านค่าในแสงแดดโดยไม่ต้องมีการออกแบบด้านการมองเห็นที่ผ่านการทดสอบแล้ว การทำงานที่อุณหภูมิต่ำกว่า -20°C หรือสูงกว่า 70°C แผงส่งผ่านแสง ความสว่างสูงผิดปกติ หรือประสบการณ์การใช้งานของผู้ใช้ในแนวตั้งเท่านั้น ควรระบุข้อกำหนดเหล่านั้นก่อนเสนอราคา HONGJIA ยังนำเสนอประเภทการแสดงผลอื่นๆ รวมถึงผลิตภัณฑ์ที่มีอุณหภูมิกว้างและโปร่งแสง แต่อย่าถือว่า HJ3450-02 มีคุณสมบัติเหล่านั้น

ข้อจำกัดในทางปฏิบัติอีกประการหนึ่งคือซอฟต์แวร์ หากกลุ่มกราฟิกของคุณไม่สามารถหมุนหรือจัดวางแผงในทิศทางที่ต้องการ การเปลี่ยนจอแสดงผลล่าช้าอาจบังคับให้มีการออกแบบบอร์ดหรือ UI ใหม่ ยืนยันการตัดสินใจดังกล่าวในขณะที่ยังคงประเมินตัวอย่างอยู่

ทีมออกแบบในสหรัฐฯ ควรขออะไรจาก HONGJIA ก่อนที่จะออก RFQ

ส่งข้อกำหนดที่ได้รับการควบคุม ไม่ใช่แค่ลิงก์ผลิตภัณฑ์ ระบุความละเอียดเป้าหมาย การวางแนว พื้นที่ใช้งาน ขีดจำกัดของตู้ ช่วงอุณหภูมิ เป้าหมายความสว่าง โปรเซสเซอร์โฮสต์หรือบริดจ์ ข้อกำหนด MIPI และความต้องการรายปีที่ตั้งใจไว้ ขอให้ HONGJIA ทำเครื่องหมายแต่ละรายการว่าเป็นมาตรฐาน กำหนดค่าได้ หรือกำหนดเอง

ขอตัวอย่าง FPC และตัวเลือกการสัมผัส ขีดจำกัดการปรับแต่ง และหลักฐานความต่อเนื่องในการผลิต

ขอตัวอย่างจากการกำหนดค่าการผลิตที่เสนอ รวมถึง FPC ตัวเชื่อมต่อ การตั้งค่าแบ็คไลท์ และตัวเลือกการสัมผัส ถ้ามี ยืนยันว่า HONGJIA สามารถปรับแต่ง FPC, การกำหนดพิน, เลนส์ฝาครอบ, แผงสัมผัส, ความสว่าง หรือการตั้งค่าเริ่มต้นได้หรือไม่ และสอบถามว่าต้องมีการสั่งซื้อขั้นต่ำ เครื่องมือ เวลานำ และการตรวจสอบความถูกต้องในการเปลี่ยนแปลงแต่ละครั้งหรือไม่

สำหรับการตัดสินใจด้านการผลิต โปรดขอหลักฐานความต่อเนื่องในการจัดหา: การแก้ไขโมดูลที่วางแผนไว้ ตำแหน่งการจัดหา IC ของไดรเวอร์ แนวทางปฏิบัติในการแจ้งการเปลี่ยนแปลง กระบวนการตรวจสอบคุณภาพ และการสนับสนุนจากโรงงานหรือทีมงาน FAE อย่าขอการรับรองหรือรายงานการทดสอบตามแบบแผน ระบุมาตรฐานที่ผลิตภัณฑ์สำเร็จรูปของคุณต้องการจริงๆ และขอเอกสารที่เกี่ยวข้อง

ใช้ของ HONGJIAข้อมูลการแสดงผล MIPI แนวนอนขนาด 3.5 นิ้วเพื่อเริ่มการสนทนาทางเทคนิค จากนั้นตั้งเงื่อนไข RFQ ในการแก้ไขข้อขัดแย้งขนาด 640 × 480 กับ 480 × 800 ขั้นตอนต่อไปคือการตรวจสอบตัวอย่างที่มีเอกสารประกอบ ไม่ใช่ใบสั่งซื้อตามตารางที่ไม่ชัดเจน
