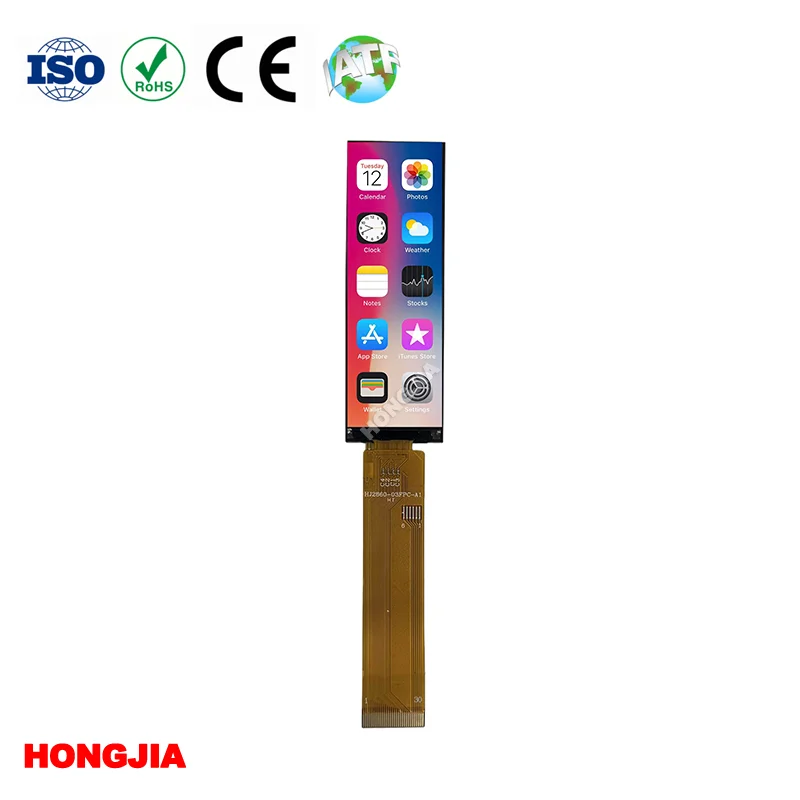

เหตุใดจอแสดงผล Bar-type ขนาด 2.86 นิ้ว 220×648 จึงเป็นตัวเลือกอันชาญฉลาดสำหรับการออกแบบอินเทอร์เฟซขนาดกะทัดรัด

ในโลกของอุปกรณ์สมาร์ทโฮม เครื่องใช้ไฟฟ้า และการควบคุมทางอุตสาหกรรม อินเทอร์เฟซผู้ใช้มีขนาดเล็กลง สร้างสรรค์มากขึ้น และมีความต้องการมากขึ้น ความต้องการจอแสดงผลที่สามารถถ่ายทอดข้อมูลในพื้นที่แคบโดยไม่ต้องเสียสละความสามารถในการอ่านได้ขับเคลื่อนความนิยมของหน้าจอแบบแท่ง ที่จอแสดงผลแบบบาร์ขนาด 2.86 นิ้ว 220×648จากหงเจียนำเสนอรูปแบบที่แคบและยาวด้วยความละเอียด 200×648 พิกเซลและมุมมอง IPS แบบเต็ม ทำให้เหมาะสำหรับแผงสถานะ อินเทอร์เฟซเมนู และหน้าจอแบบเลื่อน บทความนี้จะตรวจสอบข้อกำหนดของผลิตภัณฑ์ ตัวเลือกอินเทอร์เฟซ และบริการปรับแต่งต่างๆ และเหตุใดจึงกลายเป็นตัวเลือกที่เป็นประโยชน์สำหรับนักออกแบบที่กำลังมองหาโซลูชันจอแสดงผลขนาดกะทัดรัดสำหรับการใช้งานในบ้านอัจฉริยะ เครื่องใช้ไฟฟ้า และอุตสาหกรรม

เมื่อสี่เหลี่ยมมาตรฐานไม่พอดีกับการออกแบบ？

ผลิตภัณฑ์สมัยใหม่จำนวนมาก เช่น เทอร์โมสตัทอัจฉริยะ เครื่องชงกาแฟ ระบบเครื่องเสียง และแผงควบคุม จำเป็นต้องมีจอแสดงผลที่ถ่ายทอดข้อมูลในพื้นที่จำกัด หน้าจอสี่เหลี่ยมมาตรฐานมักจะทำให้เปลืองพื้นที่หรือทำให้เลย์เอาต์ของผลิตภัณฑ์ต้องประนีประนอม จอแสดงผลแบบแท่งจัดการกับความท้าทายนี้ด้วยการนำเสนอรูปแบบที่แคบและยาวซึ่งเข้ากันอย่างลงตัวกับดีไซน์ผลิตภัณฑ์ที่เพรียวบาง ขณะเดียวกันก็ให้ความละเอียดเพียงพอที่จะแสดงตัวบ่งชี้สถานะ เมนู หรือข้อความเลื่อน ที่จอแสดงผลแบบบาร์ขนาด 2.86 นิ้ว 220×648จากหงเจียได้รับการออกแบบมาเป็นพิเศษสำหรับการใช้งานเหล่านี้ โดยนำเสนอฟอร์มแฟคเตอร์ขนาดกะทัดรัดพร้อมความละเอียดที่ทำให้ความจุเนื้อหาสมดุลกับประสิทธิภาพของพื้นที่

จำนวนพิกเซลของจอแสดงผล 200×648 ซึ่งกระจายอยู่ในแนวทแยงขนาด 2.86 นิ้ว ทำให้มีพื้นที่เพียงพอสำหรับแถบสถานะ การอ่านตัวเลข หรือองค์ประกอบกราฟิกแบบธรรมดา โดยไม่จำเป็นต้องใช้แผงที่ใหญ่กว่าและมีราคาแพงกว่า อัตราส่วนภาพที่ยาวขึ้นเหมาะอย่างยิ่งสำหรับการใช้งานที่จอแสดงผลจำเป็นต้องผสานเข้ากับกรอบจอแคบหรือในกรณีที่หน้าจอสี่เหลี่ยมแบบดั้งเดิมอาจดูไม่เข้าที่ รูปแบบนี้พบได้แพร่หลายในเครื่องใช้ไฟฟ้า ตัวควบคุมระบบอัตโนมัติในบ้าน อุปกรณ์พกพา และผลิตภัณฑ์อื่นๆ อีกมากมายที่มีพื้นที่จำกัดแต่ข้อมูลไม่สามารถถูกบุกรุกได้

ข้อมูลจำเพาะทางเทคนิค

ตารางต่อไปนี้สรุปข้อกำหนดที่สำคัญสำหรับจอแสดงผลแบบบาร์ขนาด 2.86 นิ้ว 220×648จากหงเจีย.

ข้อมูลจำเพาะเหล่านี้เน้นย้ำถึงความเหมาะสมของจอแสดงผลสำหรับการใช้งานภายในอาคารที่หลากหลาย โดยมีช่วงอุณหภูมิที่กว้างเพื่อการทำงานที่เชื่อถือได้ในสภาพแวดล้อมของผู้บริโภคและอุตสาหกรรม

ความยืดหยุ่นของอินเทอร์เฟซและการบูรณาการ

ข้อดีหลักประการหนึ่งของจอแสดงผลนี้คือการรองรับโปรโตคอลอินเทอร์เฟซหลายรายการ ที่จอแสดงผลแบบบาร์ขนาด 2.86 นิ้ว 220×648รองรับอินเทอร์เฟซ SPI, MCU และ QSPI ช่วยให้นักออกแบบมีความยืดหยุ่นในการเลือกโปรโตคอลการสื่อสารที่ตรงกับความสามารถของไมโครคอนโทรลเลอร์มากที่สุด ซึ่งช่วยลดความจำเป็นในการแปลงอินเทอร์เฟซที่ซับซ้อนและลดต้นทุนโดยรวมของระบบ

ไดรเวอร์ IC GC9B72 ได้รับการออกแบบมาเพื่อรองรับความละเอียดและความลึกของสีของจอแสดงผลอย่างมีประสิทธิภาพ ด้วยการรองรับสี 262,000 สี จอแสดงผลสามารถเรนเดอร์การไล่ระดับสีที่ราบรื่นและกราฟิกที่มีรายละเอียด ทำให้เหมาะสำหรับการใช้งานที่นอกเหนือจากการอ่านข้อความธรรมดาหรือตัวเลข ไฟแบ็คไลท์ LED 6 ดวงให้ความสว่างโดยทั่วไปที่ 400 cd/m² ช่วยให้มั่นใจในการมองเห็นที่ชัดเจนในสภาพแวดล้อมภายในอาคารส่วนใหญ่ สำหรับการใช้งานที่ต้องการความสว่างที่สูงขึ้น สามารถปรับแบ็คไลท์ให้ตรงตามความต้องการเฉพาะได้

ขั้วต่อมาตรฐานแบบ 30 พินช่วยลดความยุ่งยากในการผสานรวมกับการออกแบบที่มีอยู่ ในขณะที่การเชื่อมต่อแบบปลั๊กให้ความน่าเชื่อถือและง่ายต่อการประกอบ โปรไฟล์ที่บางของจอแสดงผลซึ่งมีความหนาเพียง 2.46 มม. ทำให้สามารถรวมเข้ากับตัวเครื่องที่มีพื้นที่จำกัดโดยไม่ต้องเพิ่มความหนาโดยไม่จำเป็น

บริการปรับแต่ง

โดยตระหนักว่าการใช้งานที่แตกต่างกันมีข้อกำหนดที่แตกต่างกันหงเจียเสนอตัวเลือกการปรับแต่งหลายอย่างสำหรับจอแสดงผลนี้ บริการเหล่านี้ได้รับการออกแบบมาเพื่อช่วยให้ผู้ประกอบระบบปรับแต่งจอแสดงผลให้ตรงตามความต้องการเฉพาะของโครงการโดยไม่ต้องมีการออกแบบใหม่ทั้งหมด

การปรับความสว่าง

ความสว่างของแบ็คไลท์สามารถปรับขึ้นหรือลงได้ ตั้งแต่ระดับภายในอาคารแบบประหยัดพลังงานไปจนถึงความสว่างที่สูงขึ้นสำหรับสภาพแวดล้อมที่มีแสงสว่างเพียงพอ ซึ่งสามารถทำได้โดยการปรับการกำหนดค่า LED หรือกระแสไฟของไดรเวอร์ ให้ความยืดหยุ่นสำหรับสถานการณ์การใช้งานที่แตกต่างกัน

การปรับแต่ง FPC

วงจรพิมพ์แบบยืดหยุ่น (FPC) สามารถแก้ไขได้ในแง่ของความยาว รูปร่าง ทิศทางการโค้งงอ หรือการกำหนดพิน เพื่อให้ตรงกับโครงร่างเมนบอร์ดและประเภทตัวเชื่อมต่อเฉพาะ ซึ่งช่วยให้สามารถรวมจอแสดงผลเข้ากับการออกแบบที่มีข้อจำกัดทางกลที่ไม่ได้มาตรฐาน

บูรณาการแผงสัมผัส

สามารถเพิ่มแผงสัมผัสแบบ Capacitive หรือ Resistive ลงในจอแสดงผลได้ โดยมีตัวเลือกสำหรับความหนาของกระจกฝาครอบ การรักษาพื้นผิว (ป้องกันแสงสะท้อน ป้องกันแสงสะท้อน ป้องกันลายนิ้วมือ) และรูปร่างเพื่อให้เหมาะกับความต้องการในการออกแบบผลิตภัณฑ์

การกำหนดค่าอินเทอร์เฟซ

จอแสดงผลรองรับอินเทอร์เฟซ SPI, MCU และ QSPI อินเทอร์เฟซสามารถกำหนดเป็นโปรโตคอลเดียวหรือกำหนดค่าให้รองรับหลายโปรโตคอลตามความสามารถของไมโครคอนโทรลเลอร์ โดยไม่ต้องออกแบบฮาร์ดแวร์ใหม่

การปรับเปลี่ยนทางกล

ความหนาของกรอบ กรอบ หรือโมดูลโดยรวมสามารถปรับแต่งได้เพื่อให้สอดคล้องกับกรอบผลิตภัณฑ์และพื้นที่การติดตั้งได้ดียิ่งขึ้น สิ่งนี้ช่วยให้นักออกแบบบรรลุการบูรณาการที่สะอาดตาโดยไม่ต้องดัดแปลงการออกแบบกลไกที่มีอยู่

การปรับแต่งทั้งหมดได้รับการสนับสนุนโดยหงเจียประสบการณ์การผลิต 12 ปีของการควบคุมคุณภาพที่ได้รับการรับรอง ISO และการรับประกันหลังการขาย 36 เดือน บริษัทสนับสนุนทั้งต้นแบบชุดเล็กและการผลิตจำนวนมากด้วยคุณภาพที่สม่ำเสมอ

แอปพลิเคชันและกรณีการใช้งาน

ที่จอแสดงผลแบบบาร์ขนาด 2.86 นิ้ว 220×648เหมาะสำหรับการใช้งานที่หลากหลาย:

• แผงบ้านอัจฉริยะ– ใช้ในเทอร์โมสตัท ตัวควบคุมไฟ และแผงรักษาความปลอดภัยที่มีรูปแบบการแสดงผลแคบที่เข้ากับการออกแบบติดผนังได้อย่างลงตัว

• เครื่องใช้ไฟฟ้าแสดง– รวมอยู่ในเครื่องชงกาแฟ เตาอบ เครื่องซักผ้า และเครื่องใช้ไฟฟ้าอื่นๆ เพื่อแสดงสถานะ การตั้งค่า และข้อมูลการทำงาน

• อินเทอร์เฟซการควบคุมทางอุตสาหกรรม– ใช้ในการควบคุมอุปกรณ์ อินเทอร์เฟซของเครื่องจักร และเครื่องมือวัดที่ต้องการจอแสดงผลขนาดกะทัดรัดและเชื่อถือได้

• อุปกรณ์สื่อสาร– รวมอยู่ในเราเตอร์ สวิตช์เครือข่าย และอุปกรณ์สื่อสารอื่นๆ เพื่อบ่งชี้สถานะ

• อุปกรณ์มือถือ– เหมาะสำหรับอุปกรณ์พกพาและหน้าจอเทอร์มินัลมือถือที่ประสิทธิภาพพื้นที่เป็นสิ่งสำคัญ

• อิเล็กทรอนิกส์ยานยนต์– ใช้ในตัวบ่งชี้แดชบอร์ดแบบธรรมดาและแผงควบคุมสภาพอากาศ

รูปแบบแท่งของจอแสดงผลมีข้อได้เปรียบอย่างยิ่งในการใช้งานที่นักออกแบบต้องการสร้างเอกลักษณ์ทางภาพที่โดดเด่น หรือในกรณีที่จอแสดงผลทรงสี่เหลี่ยมผืนผ้าทั่วไปไม่สอดคล้องกับความสวยงามของผลิตภัณฑ์

การประกันคุณภาพและความสามารถในการผลิต

หงเจียดำเนินกิจการโรงงานขนาด 3,000 ตารางเมตรพร้อมโรงปฏิบัติงานสะอาดสำหรับ 10,000 ชั้นและ 1,000 ชั้น อุปกรณ์เชื่อม COG และ FOG อัตโนมัติเต็มรูปแบบ และสายการประกอบแบ็คไลท์อัตโนมัติ บริษัทได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001, ISO 45001 และ ISO 13485 ซึ่งสะท้อนถึงความมุ่งมั่นต่อคุณภาพ ความรับผิดชอบต่อสิ่งแวดล้อม และมาตรฐานคุณภาพอุปกรณ์ทางการแพทย์

โรงงานผลิตมีการติดตั้งเครื่องเชื่อม COG อัตโนมัติเต็มรูปแบบ เครื่องเชื่อม FOG เครื่องจ่าย เครื่องวางโพลาไรเซอร์ และอุปกรณ์ทดสอบที่ครอบคลุม รวมถึงเครื่องทดสอบสเปรย์เกลือ เครื่องทดสอบความสว่าง และห้องอุณหภูมิ/ความชื้น อุปกรณ์นี้รับประกันคุณภาพที่สม่ำเสมอตลอดการดำเนินการผลิต และรองรับทั้งคำสั่งซื้อมาตรฐานและคำสั่งซื้อแบบกำหนดเอง

กระบวนการประกันคุณภาพของบริษัทประกอบด้วยการตรวจสอบวัสดุที่เข้ามา การตรวจสอบคุณภาพระหว่างกระบวนการ และการทดสอบผลิตภัณฑ์ขั้นสุดท้าย จอแสดงผลแต่ละจอได้รับการทดสอบประสิทธิภาพทางไฟฟ้า ลักษณะทางแสง และความสมบูรณ์ทางกลไกก่อนจัดส่ง ด้วยระยะเวลารับประกันคุณภาพ 12 เดือนและบริการหลังการขาย 36 เดือนหงเจียให้การสนับสนุนผลิตภัณฑ์ของตนในระยะยาว

คำถามที่พบบ่อย

ถาม: จอแสดงผลนี้มีความละเอียดเท่าใด

ตอบ: จอแสดงผลมีความละเอียด 200 (RGB) × 648 พิกเซล ซึ่งมีรูปแบบอัตราส่วนภาพที่แคบและสูงสำหรับแถบสถานะ เมนู และเนื้อหาแบบเลื่อน

ถาม: จอแสดงผลรองรับอินเทอร์เฟซใดบ้าง

ตอบ: จอแสดงผลรองรับอินเทอร์เฟซ SPI, MCU และ QSPI ซึ่งให้ความยืดหยุ่นในการทำงานร่วมกับไมโครคอนโทรลเลอร์ต่างๆ

ถาม: จอแสดงผลเหมาะสำหรับการใช้งานกลางแจ้งหรือไม่?

ตอบ: จอแสดงผลได้รับการออกแบบมาสำหรับการใช้งานภายในอาคารเป็นหลัก สำหรับสภาพแวดล้อมกลางแจ้งหรือที่มีความสว่างสูง ความสว่างของแบ็คไลท์สามารถเพิ่มได้โดยการปรับแต่ง

ถาม: สามารถเพิ่มแผงสัมผัสลงในจอแสดงผลนี้ได้หรือไม่?

ตอบ: ได้ แผงสัมผัสแบบ capacitive หรือ resistive สามารถรวมเข้ากับตัวเลือกสำหรับความหนาของกระจกฝาครอบและการรักษาพื้นผิวได้

ถาม: Hongjia ได้รับการรับรองอะไรบ้าง

ตอบ:หงเจียได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001, ISO 45001 และ ISO 13485

ถาม: ระยะเวลาการรับประกันสำหรับผลิตภัณฑ์นี้คือเท่าไร?

ตอบ: ผลิตภัณฑ์มาพร้อมกับระยะเวลารับประกันคุณภาพ 12 เดือนและการสนับสนุนหลังการขาย 36 เดือน

บทสรุป

ที่จอแสดงผลแบบบาร์ขนาด 2.86 นิ้ว 220×648จากหงเจียนำเสนอโซลูชันที่ใช้งานได้จริงและประหยัดพื้นที่สำหรับแอปพลิเคชันที่ต้องการรูปแบบการแสดงผลที่แคบ ด้วยเทคโนโลยี IPS ตัวเลือกอินเทอร์เฟซที่หลากหลาย และบริการปรับแต่งที่ครอบคลุม ช่วยให้นักออกแบบมีความยืดหยุ่นในการรวมจอแสดงผลคุณภาพสูงเข้ากับการออกแบบผลิตภัณฑ์ขนาดกะทัดรัด ได้รับการสนับสนุนจากโรงงานขนาด 3,000 ตารางเมตร การรับรองมาตรฐาน ISO และการรับประกันหลังการขาย 36 เดือนหงเจียนำเสนอผลิตภัณฑ์ที่เชื่อถือได้สำหรับการใช้งานในบ้านอัจฉริยะ เครื่องใช้ไฟฟ้า อุตสาหกรรม และการสื่อสาร หากมีข้อสงสัย ข้อกำหนดทางเทคนิค หรือเพื่อหารือเกี่ยวกับข้อกำหนดที่คุณกำหนดเองที่หงเจียทีมงานสามารถใช้ได้เพื่อให้ข้อมูลผลิตภัณฑ์โดยละเอียดและการสนับสนุนอย่างมืออาชีพ
