เทคนิคการออกแบบฮาร์ดแวร์สำหรับจอแสดงผล HD TFT ขนาด 2.0 นิ้ว (ความละเอียด 480*360, อินเทอร์เฟซ RGB) ในอุปกรณ์พกพา

     การออกแบบฮาร์ดแวร์สำหรับจอแสดงผลแนวนอน HD ขนาด 2.0 นิ้ว(ความละเอียด 480*360, อินเทอร์เฟซ RGB) ในอุปกรณ์พกพาที่เน้นไปที่การรักษาสมดุลของคุณภาพการแสดงผล การใช้พลังงาน พื้นที่ทางกายภาพ และความน่าเชื่อถือ ต่อไปนี้คือเทคนิคการออกแบบที่สำคัญและข้อควรพิจารณาที่สรุปโดยวิศวกรที่ Shenzhen Hongjia Technology:

I. อินเทอร์เฟซและความสมบูรณ์ของสัญญาณ

1. การเลือกอินเทอร์เฟซ RGB

จัดลำดับความสำคัญการใช้อินเทอร์เฟซแบบขนาน RGB565 (16 บิต) หรือ RGB666 (18 บิต) เพื่อให้แน่ใจว่าแบนด์วิธข้อมูลที่เพียงพอสำหรับความละเอียด 480*360 ที่ 60Hz (ต้องใช้นาฬิกาพิกเซลประมาณ ~20MHz)

หากแรงดันไฟฟ้าอินเทอร์เฟซของตัวควบคุมหลักไม่ตรงกับแรงดันไฟฟ้าของ LCD (เช่น 1.8V กับ 3.3V) จะต้องเพิ่ม IC เลื่อนระดับ (เช่น TXS0108E) หรือตัวแบ่งตัวต้านทานรวมกับบัฟเฟอร์

2. การเพิ่มประสิทธิภาพการกำหนดเส้นทางสัญญาณ

การจับคู่ความยาวและอิมพีแดนซ์: ขอแนะนำให้จับคู่ความยาวเส้นข้อมูล RGB (D[0:17]) ภายในกลุ่ม (โดยมีค่าเบี่ยงเบน ≤100 mils) สายสัญญาณนาฬิกา (PCLK) ควรจับคู่ความยาวโดยแยกจากกันและกำหนดเส้นทางให้ห่างจากแหล่งกำเนิดเสียงความเร็วสูง

การป้องกันภาคพื้นดินและการป้องกัน: บน FPC (วงจรพิมพ์แบบยืดหยุ่น) หรือ PCB ให้ใช้เส้น GND เพื่อแยกสัญญาณ RGB ออกจากแหล่งกำเนิดเสียงรบกวน เช่น ไฟแบ็คไลท์ PWM และสายไฟ

การจับคู่การสิ้นสุด: หากระยะการส่งข้อมูลเกิน 10 ซม. อาจมีการเพิ่มตัวต้านทานแบบอนุกรม (22Ω–100Ω) ที่ปลาย LCD เพื่อระงับการสะท้อนของสัญญาณ

ครั้งที่สอง การควบคุมการจ่ายไฟและการใช้พลังงาน

1. การออกแบบพาวเวอร์ซัพพลายแบบหลายช่องสัญญาณ

ข้อกำหนดทั่วไปประกอบด้วย: VDD (แรงดันไฟฟ้าลอจิก โดยทั่วไปคือ 3.3V/1.8V), VCI (แรงดันไฟฟ้าไดรเวอร์ ~3.3V) และแรงดันไฟฟ้าไดรฟ์แบ็คไลท์ LED (ตั้งแต่ 3.5V ถึง 20V ขึ้นอยู่กับจำนวน LED ในซีรีย์)

ขอแนะนำให้ใช้ LDO ที่มีสัญญาณรบกวนต่ำ (เช่น TPS7A47) เพื่อจ่าย VDD และ VCI ดังนั้นจึงป้องกันสัญญาณรบกวนระลอกคลื่นจากการสลับแหล่งจ่ายไฟไม่ให้รบกวนความสม่ำเสมอของจอแสดงผล

2. กลยุทธ์การประหยัดพลังงานแบ็คไลท์

จอแสดงผลเฉพาะนี้มีไฟแบ็คไลท์ที่ประกอบด้วย LED 6 ดวง ซึ่งให้ความสว่างสูงถึง 800 nits เพื่อให้แน่ใจว่าสามารถอ่านได้ชัดเจนแม้ภายใต้แสงแดดโดยตรง อีกทางหนึ่ง สามารถใช้ IC ไดรเวอร์ LED ประสิทธิภาพสูง (เช่น LP8556) เพื่อรองรับแผนการควบคุมแบบไฮบริดที่รวมการลดแสง PWM (แนะนำ >1 kHz เพื่อป้องกันการกะพริบ) และการหรี่แสงแบบอะนาล็อก

การปรับความสว่างอัตโนมัติ: รวมเซ็นเซอร์วัดแสงโดยรอบ (เช่น APDS-9301) เพื่อปรับแสงพื้นหลังแบบไดนามิกตามสภาพแสงโดยรอบ จึงช่วยประหยัดพลังงานได้มากกว่า 30%

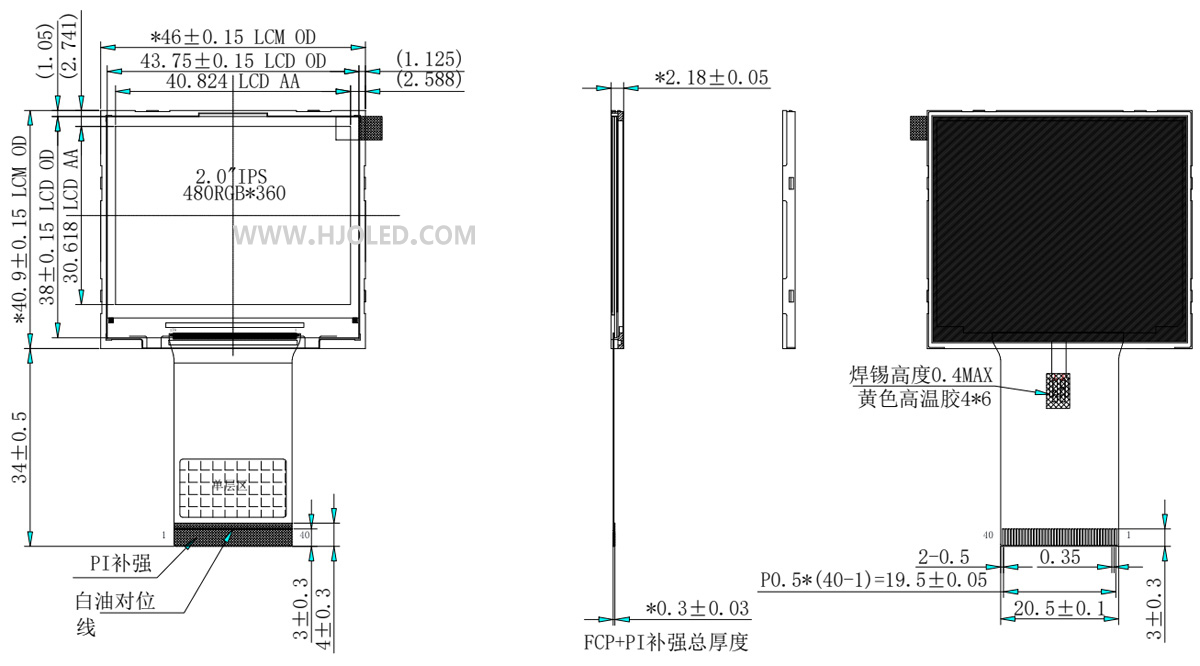

3. จอแสดงผล HD TFT ขนาด 2.0 นิ้ว: เป็นจอแสดงผลแนวนอนที่มีความละเอียดสูง 480 × 360 พิกเซล ใช้ไดรเวอร์ IC ST7701S และอินเทอร์เฟซ RGB เมื่อออกแบบเมนบอร์ด จำเป็นต้องตรวจสอบว่า CPU โฮสต์รองรับจอแสดงผลความละเอียดสูงและอินเทอร์เฟซ RGB เพื่อป้องกันสถานการณ์ที่ CPU ขาดความสามารถในการขับเคลื่อนจอแสดงผลอย่างมีประสิทธิภาพ การกำหนดค่าแนวนอน 480 × 360 มีอัตราส่วนภาพ 4:3; ดังนั้น ทิศทางการสแกนจะต้องได้รับการกำหนดค่าอย่างถูกต้องในระหว่างการเริ่มต้นซอฟต์แวร์ (โดยทั่วไปผ่านบิต MV/MX/MY ของคำสั่ง 0x36) เพื่อป้องกันไม่ให้ภาพที่แสดงถูกหมุน 90 องศา

III. EMC และภูมิคุ้มกันการรบกวน

1. การป้องกันโมดูล LCD

วางโฟมนำไฟฟ้าไว้ระหว่างโมดูลแบ็คไลท์และ PCB นอกจากนี้ ให้ห่อ FPC (วงจรพิมพ์แบบยืดหยุ่น) ด้วยฟอยล์ทองแดงแล้วต่อสายดินเพื่อลดสัญญาณรบกวนที่แผ่ออกมา

2. การแยกแหล่งจ่ายไฟ

ที่อินพุตแหล่งจ่ายไฟแต่ละตัว ให้ติดตั้งตัวเก็บประจุเซรามิก 10 μF ขนานกับตัวเก็บประจุความถี่สูง 0.1 μF โดยวางตำแหน่งให้ใกล้กับขั้วต่อ LCD

3. การป้องกันสัญญาณการซิงโครไนซ์

ใส่เฟอร์ไรต์บีด (เช่น BLM18PG121SN1) ตามลำดับพร้อมกับสัญญาณ HSYNC และ VSYNC เพื่อกรองสัญญาณรบกวนความถี่สูง

IV. การทดสอบและการตรวจสอบ

1. การตรวจสอบลำดับการเพิ่มพลังยืนยันว่าลำดับการจ่ายไฟและลำดับเวลาของสัญญาณสำหรับทั้งโฮสต์คอนโทรลเลอร์และโมดูล LCD เป็นไปตามข้อกำหนดที่ระบุไว้ในเอกสารข้อมูลที่เกี่ยวข้อง (เช่น ความกว้างพัลส์รีเซ็ต >10 ms)

2. การทดสอบคุณภาพจอแสดงผล

ใช้รูปแบบการทดสอบสีทึบและตารางหมากรุกเพื่อตรวจสอบจุดสี การกะพริบ และความคงอยู่ของภาพ (โกสต์) ใช้ออสซิลโลสโคปเพื่อวัดความกระวนกระวายใจของ PCLK (นาฬิกาพิกเซล) ค่านี้ควรอยู่ต่ำกว่า 5% ของช่วงนาฬิกา

3. การป้องกัน ESD

ติดตั้งอาร์เรย์ไดโอด TVS (เช่น SRV05-4) ที่อินเทอร์เฟซ FPC เพื่อให้มั่นใจว่าสอดคล้องกับมาตรฐาน IEC 61000-4-2 ระดับ 4

     ด้วยการใช้กลยุทธ์การออกแบบที่กล่าวมาข้างต้น เป็นไปได้ที่จะบรรลุประสิทธิภาพการแสดงผลที่มีความเสถียรและมีความคมชัดสูงภายในพื้นที่ทางกายภาพที่จำกัด ซึ่งจะช่วยยืดอายุการใช้งานแบตเตอรี่ของอุปกรณ์พกพาได้ เราขอแนะนำว่าเมื่อมีการผลิตต้นแบบแล้ว ให้ให้ความสำคัญกับการทดสอบการใช้พลังงานและ EMI เป็นหลัก ตลอดจนดำเนินการตรวจสอบความทนทานของ FPC เพื่อเตรียมพร้อมสำหรับการผลิตจำนวนมาก Shenzhen Hongjia Technology มีความเชี่ยวชาญเฉพาะด้านในด้านการวิจัยและพัฒนา การผลิต และการขายหน้าจอแสดงผลขนาด 1.14 ถึง 12.1 นิ้ว เป็นเวลา 12 ปี พร้อมด้วยหน้าจอสัมผัสที่มาพร้อมกัน กลุ่มผลิตภัณฑ์ที่ครอบคลุมของเราประกอบด้วยจอแสดงผลความละเอียดสูง ความสว่างสูง และรูปทรงไม่สม่ำเสมอ พร้อมตัวเลือกอินเทอร์เฟซที่หลากหลาย ดำเนินงานจากโรงงานผลิตเฉพาะของเราเองซึ่งมีเครื่องจักรการผลิตอัตโนมัติเต็มรูปแบบ เราภูมิใจให้บริการบริษัทที่ติดอันดับ Fortune 500 ทั่วโลก นอกจากนี้เรายังรับประกันบริการหลังการขายนาน 36 เดือน เพื่อให้คุณอุ่นใจได้อย่างเต็มที่
