จอแสดงผล Bar-Type ขนาด 1.47 นิ้ว: ความละเอียด 172×320, รองรับอินเทอร์เฟซ SPI/MCU—ตัวเลือกในอุดมคติสำหรับอุปกรณ์พกพาขนาดเล็กและพกพา

    ลูกค้าจำนวนมากที่ออกแบบอุปกรณ์ขนาดกะทัดรัดและบางมักสอบถามเกี่ยวกับจอแสดงผลขนาดเล็กและยาว วันนี้ คุณ Huang ซึ่งเป็นวิศวกรของ Shenzhen Hongjia Technology จะมาแนะนำ aจอแสดงผลแบบบาร์ขนาด 1.47 นิ้วที่มีความละเอียด 172×320 รุ่นนี้รองรับทั้งอินเทอร์เฟซ SPI และ MCU ใช้การเชื่อมต่อ 24 พิน รวมถึงแผงสัมผัสแบบคาปาซิทีฟพร้อมอินเทอร์เฟซ I2C และขับเคลื่อนโดย ST7789 IC ที่เสถียรและเชื่อถือได้ ด้านล่าง คุณ Huang ให้การวิเคราะห์ว่าเหตุใดจึงเป็นเช่นนี้จอแสดงผลแบบบาร์ขนาด 1.47 นิ้วเป็นตัวเลือกฮาร์ดแวร์ที่ยอดเยี่ยมสำหรับอุปกรณ์ขนาดเล็ก

I. คุณสมบัติหลักและข้อดี:

1. ขนาดแท่งแบบพิเศษ

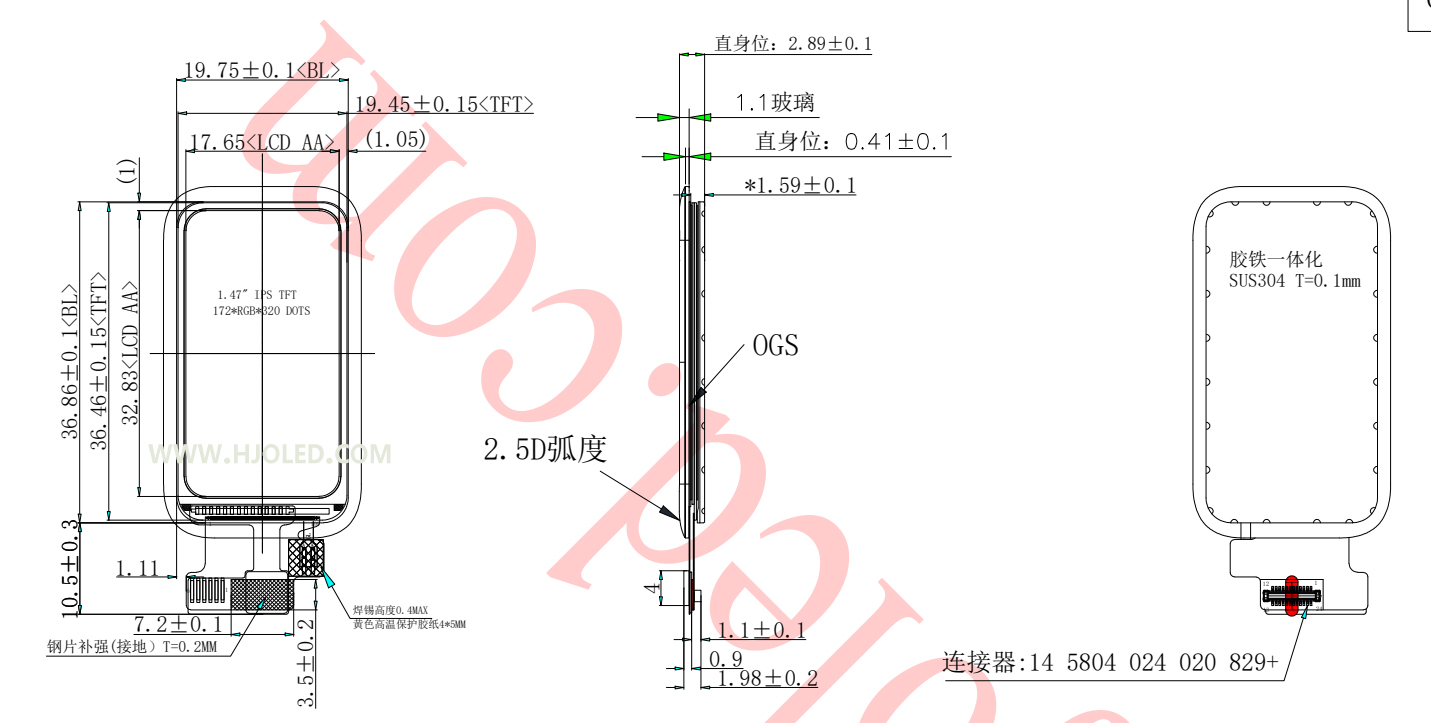

ขนาดเส้นทแยงมุม 1.47 นิ้วมีขนาดกะทัดรัดเป็นพิเศษ ทำให้เหมาะอย่างยิ่งสำหรับใช้เป็นจอแสดงผลเสริม แถบสถานะ แถบข้อมูล หรือหน้าจอหลักสำหรับอุปกรณ์สวมใส่อัจฉริยะ

ความละเอียด 172×320 ให้อัตราส่วนภาพเพรียวบาง (ประมาณ 1:1.86) การออกแบบนี้แตกต่างจากรูปแบบสี่เหลี่ยมจัตุรัสหรือจอไวด์มาตรฐานทั่วไป เนื่องจากการออกแบบนี้ทำให้จอแสดงผลสามารถนำเสนอคอลัมน์ข้อมูลขนาดยาว เช่น การแจ้งเตือน เนื้อเพลง ข้อมูลสุขภาพ หรือรายการพารามิเตอร์ ภายในพื้นที่แคบ จึงไม่จำเป็นต้องเลื่อนหน้าบ่อยๆ

2. รองรับอินเทอร์เฟซคู่

อินเทอร์เฟซ SPI: นี่ถือเป็นหนึ่งในข้อได้เปรียบที่ยิ่งใหญ่ที่สุดของจอแสดงผล โดยทั่วไปอินเทอร์เฟซ SPI ต้องการเพียง 4 ถึง 6 เส้นสัญญาณ (เช่น นาฬิกา ข้อมูลเข้า/ออก การเลือกชิป) ซึ่งช่วยให้การเชื่อมต่อฮาร์ดแวร์กับไมโครคอนโทรลเลอร์โฮสต์ง่ายขึ้นอย่างมาก (เช่น STM32, ESP32, Arduino ฯลฯ) และอนุรักษ์ทรัพยากร GPIO อันมีค่า แม้ว่าอัตราการรีเฟรชและปริมาณงานข้อมูลจะต่ำกว่าอินเทอร์เฟซแบบขนาน แต่ก็เพียงพอแล้วสำหรับการแสดงผลความละเอียดนี้เพียงเล็กน้อยเมื่อนำเสนอข้อมูลแบบคงที่หรือช้าๆ (เช่น การอ่านเซ็นเซอร์ ไอคอน หรือข้อความ)

อินเทอร์เฟซ MCU: โดยทั่วไปหมายถึงอินเทอร์เฟซแบบขนาน (เช่น 8080 หรือ 6800 series) มีความเร็วในการรับส่งข้อมูลที่สูงขึ้น ทำให้เหมาะสำหรับแอปพลิเคชันที่ต้องการอัตราการรีเฟรชที่สูงขึ้นหรือเอฟเฟกต์ภาพแบบไดนามิก โดยทั่วไปแล้ว IC ไดรเวอร์จะมีหน่วยความจำจอแสดงผลในตัว ซึ่งช่วยลดภาระการประมวลผลจากไมโครคอนโทรลเลอร์โฮสต์

3. มันทำหน้าที่เป็น "สวรรค์สำหรับอุปกรณ์ขนาดเล็ก" ได้อย่างไร?

ประสิทธิภาพพื้นที่: การออกแบบแบบแท่งช่วยให้ติดตั้งเข้ากับขอบ ด้านข้าง หรือช่องแคบของตัวเครื่องได้อย่างง่ายดาย การใช้พลังงานต่ำ: โดยปกติแล้วจะใช้เทคโนโลยีการแสดงผลขั้นสูง (เช่น IPS LCD) หน้าจอเหล่านี้ให้มุมมองที่ยอดเยี่ยมและความคมชัดของสี ในขณะที่ยังคงรักษาการใช้พลังงานที่ควบคุมได้ ซึ่งเป็นปัจจัยสำคัญสำหรับอุปกรณ์ที่ใช้พลังงานแบตเตอรี่

เป็นมิตรกับนักพัฒนา: ตัวเลือกอินเทอร์เฟซที่หลากหลายและความพร้อมของตลาดหมายความว่ามีการสนับสนุนไดรเวอร์ที่ครอบคลุม (รวมถึงไลบรารี Arduino, ไลบรารี STM32 HAL, ตัวอย่าง LVGL ฯลฯ) และความช่วยเหลือทางเทคนิคพร้อมให้ใช้งาน ซึ่งจะทำให้วงจรการพัฒนาสั้นลงอย่างมาก

คุ้มค่า: เนื่องจากเป็นส่วนประกอบที่สมบูรณ์ซึ่งใช้ในแอปพลิเคชันที่มีปริมาณมาก หน้าจอประเภทนี้จึงให้ความคุ้มค่าคุ้มราคาเป็นพิเศษ โดยเฉพาะในรุ่น 1.47 นิ้ว สายเคเบิลเฟล็กซ์สำหรับหน้าจอสัมผัสจะรวมเข้ากับสายเคเบิลเฟล็กซ์ LCD โดยตรง การออกแบบสายเคเบิลเส้นเดียวนี้ช่วยประหยัดพื้นที่บนเมนบอร์ด และทำให้กระบวนการออกแบบผลิตภัณฑ์โดยรวมง่ายขึ้น

ครั้งที่สอง สถานการณ์การใช้งานทั่วไป:

วงดนตรี/นาฬิกาอัจฉริยะ หูฟังบลูทูธ แผงควบคุมบ้านอัจฉริยะ อุปกรณ์พกพา โปรเจ็กต์ DIY และอุปกรณ์แฮ็กเกอร์ อุปกรณ์อุตสาหกรรม ฯลฯ

     ที่จอแสดงผล "แบบแท่ง" ขนาดเล็ก 1.47 นิ้วแนะนำโดยผู้จัดการ Huang แห่งเซินเจิ้น Hongjia Technology นำเสนอโซลูชันที่โดดเด่นอย่างแท้จริงสำหรับนักพัฒนาอุปกรณ์อัจฉริยะขนาดกะทัดรัด ด้วยขนาดที่เป็นเอกลักษณ์ ความละเอียดสูง การรองรับอินเทอร์เฟซแบบคู่ และคุณลักษณะที่ใช้พลังงานต่ำ จึงตอบสนองความต้องการด้านการออกแบบที่กะทัดรัด อายุการใช้งานแบตเตอรี่ที่ยาวนานขึ้น และการแสดงข้อมูลที่คมชัดได้อย่างสมบูรณ์แบบ นอกจากนี้ Shenzhen Hongjia Technology ยังนำเสนอบริการที่ปรับแต่งตามความต้องการของลูกค้าโดยเฉพาะ ด้วยประสบการณ์ในอุตสาหกรรม 12 ปี และปัจจุบันให้บริการบริษัทที่ติดอันดับ Fortune 500 ทั่วโลก เราให้บริการปรับแต่งแบบครบวงจรในที่เดียว ครอบคลุมหน้าจอแสดงผล (ตั้งแต่ 1.14 นิ้ว ถึง 12.1 นิ้ว) และแผงสัมผัสที่ตรงกัน เพื่อให้มั่นใจว่าคุณจะไม่ต้องกังวลเกี่ยวกับการสนับสนุนหลังการขาย (รวมถึงการรับประกัน 36 เดือน) บริษัทของเรามีสินค้าคงคลังของผลิตภัณฑ์มาตรฐานมากมาย โดยมีขนาดและตัวเลือกอินเทอร์เฟซที่หลากหลาย เราขอเชิญคุณติดต่อเราทางอีเมลเพื่อสอบถามข้อมูล
